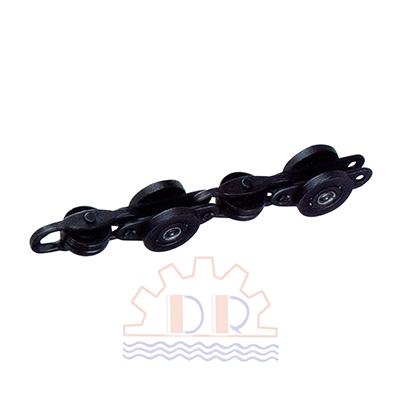

五噸水平輪重型鏈條UH-5075-HH
特點：
將標準水平輪改為負重型，提高其承載能力及耐磨性，延長其適用壽命，適用于多彎或溫度較高的生產環境
|
| |
|
|
 |
五噸垂直輪重型鏈條UH-5075-HV
特點：
將垂直輪改為負重型，減輕鏈條經過升降彎頭時產生的阻力，提高其承載能力及耐磨性，適用于頻繁升降或溫度較高的生產環境。
|
| |
|
|
 |
五噸水平/垂直輪重型鏈條UH-5075-HA
特點：
將水平輪及垂直輪均改為負重型，其承載能力及耐磨性為此類鏈條中最佳者，適用于線路非常復雜、懸掛對象較重和溫度較高的生產環境。
|
| |
|
|
 |

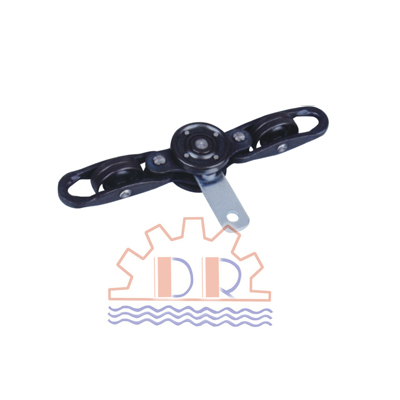

五噸輕型單吊片鏈條
特點：
此類鏈條系專門為生產輕小零件的設計廠商制造的特殊鏈條，結構特點是原標準型鏈條基礎上，裝有固定單吊片，再配以與產品相適用的吊掛器械即可完成所需的各項工作，吊片間距有150mm、300mm、450mm等不同規格。
|
| |
|
|
 |
五噸牛皮鏈條
特點：
此類鏈條是專門為牛皮制品廠設計制造之特殊鏈條，結構特點是在標準型鏈條基礎上，固定有特殊形式的吊具，其下面再配以與產品相適應的吊掛器械即可完成輸送、空中倉儲、待干等作業。吊具的間距有150mm、300mm、450mm等不同規格。
|
| |
|
|
 |
五噸小臺車鏈條
特點：
此類鏈條系專門為生產輕小零件的設計廠商制造的特殊鏈條，結構特點是在原標準鏈條基礎上，裝于固定16mm導柱，再配以與產品相適應的小臺車即可完成所需的各項工作，導柱間距有450mm、600mm等不同規格。
|
| |
|
|
 |
履帶式傳動座
其作用原理為調速馬達輸出的動力，經減速機增力后傳遞給驅動履帶，由驅動履帶上的撥爪來撥動輸送鏈條。使鏈條向前移動。傳動平穩，噪音小，傳遞動力可靠性高。
|
| |
|
|
 |
電磁調速馬達及減速機
其作用原理為調速馬達輸出的動力，經減速機增力后，傳遞給驅動履帶，由驅動履帶上的爪來撥動輸送鏈條。使鏈條向前運動。傳動平穩，噪音小，傳遞動力可靠性高。
|
| |
|
|
 |
牛背式傳動座
馬達減速機輸出動力到鏈輪、鏈條，直接作用于鏈條、鏈扣、從而驅動鏈條行走。結構簡單，緊湊，安裝方便，調整簡便，適用于長度較短之輸送機。
|
| |
|
|
 |
普通馬達及減速機
其作用原理為調速馬達輸出的動力，經減速機增力后，傳遞給驅動履帶，由驅動履帶上的爪來撥動輸送鏈條。使鏈條向前運動。傳動平穩，噪音小，傳遞動力可靠性高。
|
| |
|
|
|
|
 |
彈簧式張緊裝置
結構比較緊湊，安裝容易但由於其張力受彈簧彈性系數限制，所以一般適用于線路較短，溫度變化不大的場合。
張緊裝置是保證鏈條處於原始緊張狀態，補償鏈條在拉力的作用下產生的拉伸變形，及溫差作下引起的伸縮變形，保證驅動裝置至張緊裝置間有一適度張力。一般放置在驅動裝置后面
，張力最小處，張緊之后，不應 有較大的載重下降坡段。
|
| |
|
|
 |
重垂式張緊裝置
依靠該裝置上的配重盤重量，自動調整鏈條的松緊。以確保驅動裝置的正常運作。張緊力比較穩定，適用范圍較廣。
張緊裝置是保證鏈條處於原始緊張狀態，補償鏈條在拉力的作用下產生的拉伸變形，及溫差作下引起的伸縮變形，保證驅動裝置至張緊裝置間有一適度張力。一般放置在驅動裝置后面，張力最小處，張緊之后，不應 有較大的載重下降坡段。
|
| |
|
|
 |
轉盤彎頭
該彎頭中心之圓盤可繞中心軸旋轉360°適用於轉彎半徑較小的場合，可減少鏈條通過彎頭時產生的摩擦阻力，且拆裝方便。
|
| |
|
|
 |

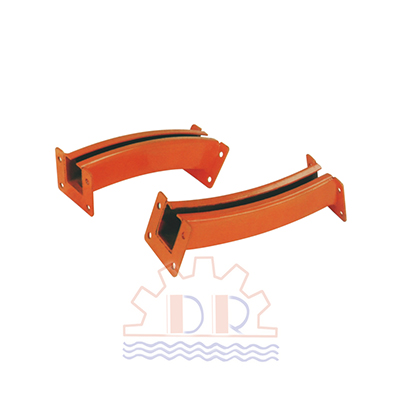

升降彎軌道
用於輸送鏈條行走上升及下降處，標準直徑1.2米×180°，可根據安裝現場情況做任意角度裁切，但要同時考慮上升及下降處相鄰兩吊具距離的影響。
|
| |
|
|
 |

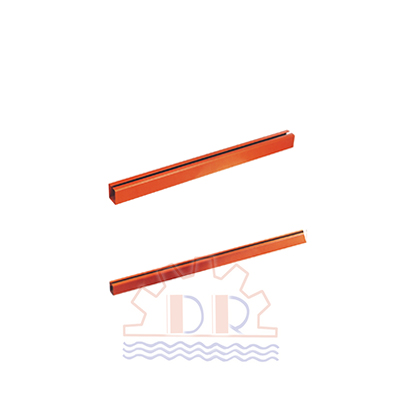

直軌道
用於輸送鏈條行走水平直線處，供貨標準長度為30米，可根據安裝現場情況做任意長度裁切。
|
| |
|
|
 |

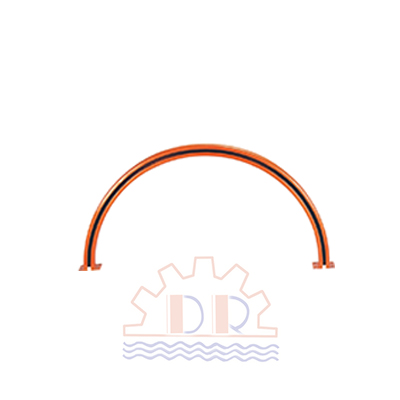

水平彎軌道
用於輸送鏈條行走水平轉彎處，標準直徑由0.6米~2米×180°可根據安裝現場情況任意角度裁切。還可以根據客戶需要訂作加工不同直徑的水平彎頭。
|
| |
|
|
 |

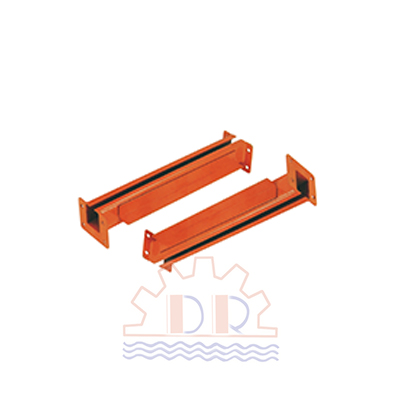

檢查軌
有一個可以開啟軌道的開口，通過這個開口可以拆裝，檢查和維修輸送鏈條。每條輸送線的驅動裝置應配置一套檢查軌道。它一般設在驅動裝置出口至張緊裝置之間，便于檢查，維修的地方。
|
| |
|
|
